Voxel artifacts when clipping past bounds

Open
#11,005 0 comments 0 reactions 0 assignees View on GitHub
category - voxels type - bug
Dominant language
JavaScript
Stars
15.7k
Forks
3.9k
Avg merge
4d 6h
Merged PRs (30d)
34

Description

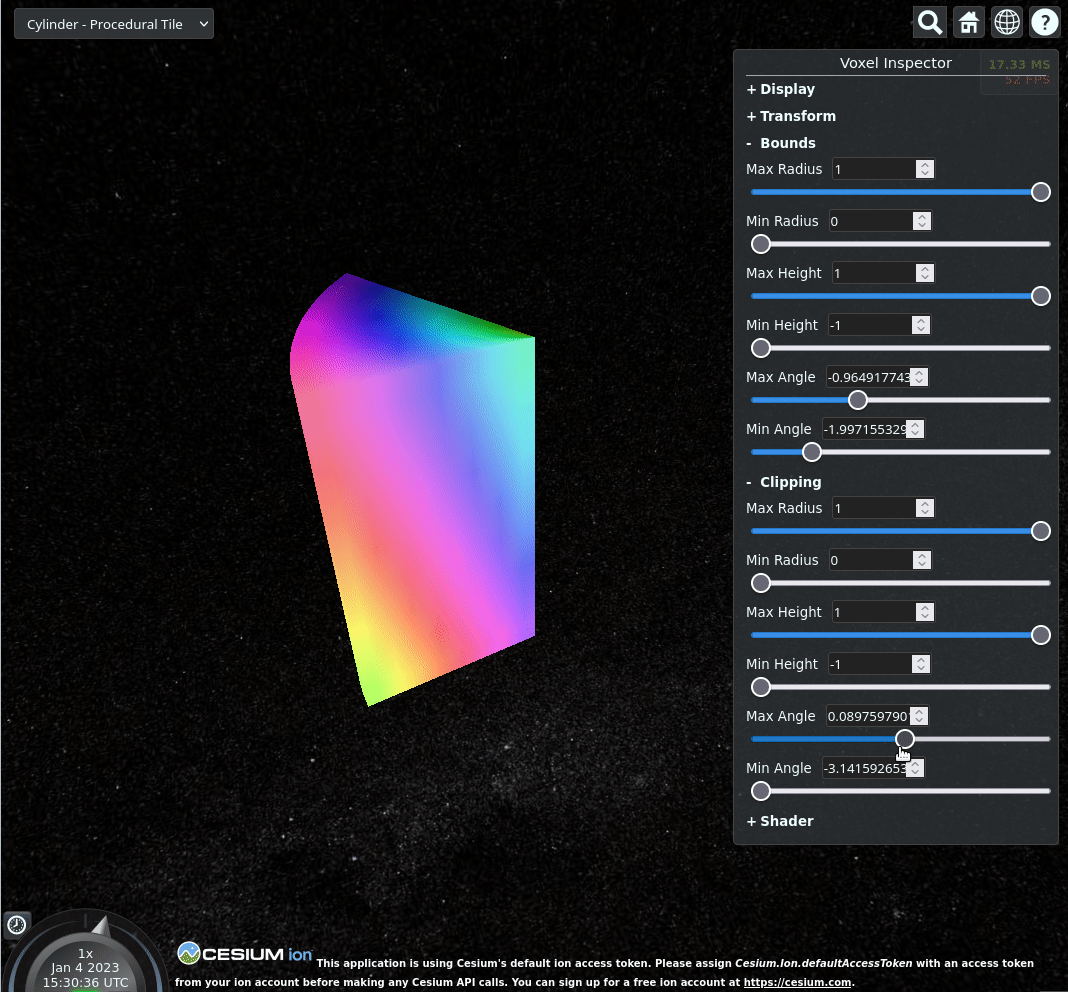

The clipping bounds should never be allowed to exceed the bounds, but that seems to be happening with cylinders and ellipsoids.

![clipping-bug](https://user-images.githubusercontent.com/915398/210593012-a7b982b1-e76e-4ad2-be38-27e37efba8f0.gif)

[Sandcastle](https://sandcastle.cesium.com/#c=3Vp7b9vIEf8qhP+iZIZ+JejBsoP6ZPvOqH0xIiMXyTJyNLmyiPKhI1cKyULfvbMPLvcl2eq1Ra9GEIm7v5mdmZ3XrhjmWYmdVYy+o8I5dzL03RmiMl6m/hc65k73Qvo8zDMcxBkqpnue849p5jgvSf6MTp1ZkJRomq17g2k2zRgnH1UYZZHLWbHBL3mFkpusXKAQ58VdXMUZoeEUZYgy5Efoefkymuffr4sgReU9KkYozLMIRMPFEtElZsssxHGeOS8I38XZj/kyi0q3nAcL1GOSxTOHPTvn5+dCH7L8iIw+1AvkX93e3tyPPt1cchrHCakp0pajIyiHQYHhW5Cd+GGSZ8hleGcDZ4tYjIBoSz7FEn4Dixz6h3y8QHhZZN00HV4TlcUcDKMZ7EIEc2vDGEH17zZGy/EPGUMTSzNGO0uNcXRI/wyTtKCdTHJf5CGKlkWQjOLsJUEPcYKoeDCxiiNwbtlOeB6XPjeUQz8HYlh2Csv2SkDJYBbVO2AUpygrQcpSjbrOvO4PnkP+SUQZiQnAP0JQ5kkOofjUTWIwN53knO4QDqIAB3QbvlwN30vYME8XsHcZfthANJQB/vXtp4uHk2OJQYGCqO6CUh4F46ZxSYzIv8FwmScr5BJMr90l5mBlWAQ4nA+JNpohyJDLksqrG+kvihznxAKw2O9LVOJLUAIYCl+gbpovyPdymvEtZzJg4HaLVigBPEf4Ymyg4r5qmK/a/FibH2vzE21+MmC+TIK0k+MjBIKIRIubixBgjBVf0rxLWn9FLDYEd8QA6xB+5fTlx1p9bGQNahocnbs9Hj5J0+E8yLJuCZsfQkwI16I4l/DpSUyY93XucJ3kAT45viiKoHYlFfrKcr2BbJAiyKI8HSEEdYMZkdl+m56Vs8930DrMNrpVKcBzv0T4M13nl2X6TOoUitxuYVml+RJJ5iC0GdRHmdht5Z+B3m6CsEMrwwA+ztTNcJr9feEaAl0zdK2iaxiR0BK+YvhKxVcwouBbBRJULFBBfL9yDhxXMc87cNWBnYAEQ60R1NsISHQ0GkHTEugkcwATy+4L8fpQSz8AvF2dPJ+I+Ql9PjaWJkFz5B9qdCZuRWv1B+B3DOg+MSRj+44M9zZQhdyV5azmzyAx/lwm7txzSs9ZeWR9T8mFNoVjyABV69Dsr3nVpS1DlcJbxNsj46/GFcAPn0B8qgbk1miwA+VRR/lSIJTtQnvc0T4nvMa8kfTkie7UXz4IojX7sjabB71EPQruT7RSDTY0FHfLBMd/sn7iveeQfxLRIogiKKg/IkgMaCPdEfin1watTHcxw/qhYSvZ/0n7IvDfElKt23J33DH6FiQJdQzehRADsQKm06l1SyMzeUlFRVlbZ/tHizIvmnKdJ0M9vZu43LXzIDVEo/QrK3JsQdZW5MSCbPR6mvAGD6oe+3omWZCPSbVPNFYXuG0NaeFe5N/dY4/B2yqmy0MJhKJc7b7EbBvdWKEbv5luotBNXqEjB2uuV5sjDfn7pmjG0ERhTa3CfdeV3faRzjwpkaCs28mjZnN+VOyqoa2D0SXXuxhbl6SrpndK9k7M0F7pxl6p1axav27Tr86+Sla/AVMNTBm0rs1goTViG3o3Q+CtZKKDM9xzA1mBFiigaeHDxtnx1lmy5JEyS/3jNg8DErZdc8iXMqC1Ch0L6NiANip0IqATBSoW51/eseQxS3I40rIx1RZChNpCUFsIhCCNhaCxEDCLVZfxbCbLBZ2rBVZzWL0d1nBYo8JMYBSXuM2g5e8FdjXnpXz6/HOfL9/nn/t8nT77lEltKgbJYh6wll6TRaSnrZ0u95fBTpRHHeV4N8rjjnKyGyVtc6m2Et16Q8u7Vq9R7O3rn/4W5a2dkXHbIjVkb792+W/chugdutm2m+C2LTda9cHOV0bd4D3jY70HJsfZqwQBFJc8tLUjpyKxPELl8ivPoKoNqlqnqk2qxqBqdKpGb2Q3NnnCQ3pWi/yU5M80Be9uELk5s6m+fb5R5nV14GgZp8uUSTeEchBZRZxcff4kUwWVSWU/1+nyMBp2E+RtmKy3TdIbnk4NUmdDIoEwsF0ODU2y2VasesUomG89ZNFI7Rgrd5G6NjxCyPa2SdicrLdNNt2k3gS/7X5QMNrlmlCIttttoVDXdmnY7ccrwVF5Tu05jdfRbLz5YgzVgs9pfPUeTDK2dX/27Ux2hFeaoLLH2n4rC9KF0ve8KW20f6xqGld5riQORJGWZnueyWSs3xgqTGqDSW1jot2kNyqTxmDS6Ewkayn9nAIzM5k6baQsz9gofYmNztXu3AYOmoOJrNa35cH9TUx2xaseJsIxZOEYQjjKaQJGjMNom78euwgy+sjwST+ndvnxUdTAp0fZThYmb2hCt9+6Eulsl65hAecrdF/EaYxjAC94two5Y1niPB3NA/qU5hFKoH4XccWtoLxZsGgZkHu+NF+hiyTR6sKKNcMcRy5UNjAA5+bxKb8voVC7Yh9aeU/FN+GnsgKnqjotRNLqVH7ggHVPrg6qAsp9JoP7eI4yt2vnJXfhuq6UlzTomxt3ZFXfNI4yMND4hEGKigAOpPVDTq+sIRuMFnNUIFeT8lmZ9WQHJmcVIugpeUlCmGTdHvvW/FUCWAyHc0ktVBR5IelGtjeHzJTkL3xOcBgoPwcYOkk/VcvbY/u9Wppmmz8rgheSy9nYA6rwqfPbKo8jMXMXxJl7zR9ussUSO7OSfnqQlnJ4DJv0W7vrqIgh9FL+heouNGxHoY2fzZb0+ppz8lN+4vD5bzgvzwODSj00g11+88QbPab2v85jjP7HtV+h8MQFdXr/irJSnCk/3MLze1qlR2GQsDdf3lTFOegqSeJFCSbwf/1p9MN7n1ewz0EUL0vvPwKl2WGaMeVGQRaFQYkhEiCDPeR58hwUdyhbuo+SOTHdqunesE5Iyi+gmncXBw7J0tM9LgEYCyWQKE4da0rhp1Ke9bjDvP5SThf/9leKhuPbm18urz63uG6L2wW7JKUXj463kYwdM8KlOckl9HXXFEb+f5KdCApklOi/j41C8kPoaBGE6GoFHvIzA7lKpQmDbBXQn5o4D/KuAQ2MC2pkKdORQkY8TbmKoVy08iVfTNDUTH6U5KuRR/ksmEMI3edlTJc4d9o14FzMxuQrhzj8O4rkssCLJYy7CqPujNpmYo2Wln5vk6Hozt9eXT98G97eDP9GwHve3lmJ6wR9bHfkr3G6yAvsLIvE9f0DjNJFAttfHjwvYSnsh2XZbtrZgUx6FsUrJ47OLS87OtC5lyXMzJYJuGwD3v/x7ADwBikcDkkd+7RCRRLUBDY/+njLBn3fPzuARzslZqGocf4n)

The best place to start looking is here: https://github.com/CesiumGS/cesium/blob/b68be0e5dbb42652ce64a3c54b482f571007b07f/packages/engine/Source/Scene/VoxelCylinderShape.js#L259-L260

This is actually a somewhat hard problem

* This code does not handle the -pi / pi discontinuity properly

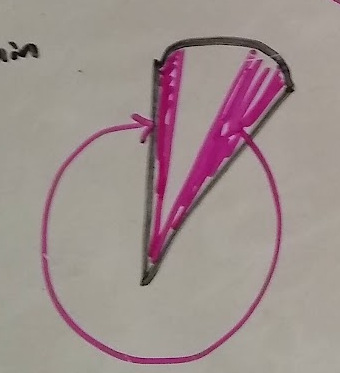

* In theory clipping should be able to produce a two-wedge shape like below, but this requires significant shader changes

![IMG_20221230_161017162-clipped](https://user-images.githubusercontent.com/915398/210595938-63bcaae9-4b11-4f0f-b212-8785a3826496.jpg)

(Black = bounds, magenta = clipping bounds)
